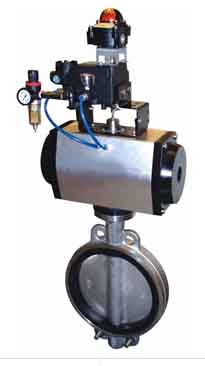

产品名称：气动蝶阀
详细介绍：
真空气动蝶阀产品概述：
GIQ真空气动蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行。用于真空系统中接通、调节、或切断介质。
真空气动蝶阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。其阀座结构为双阀座形式，
两座之间以及轴端处均为橡胶密封与压力水（压值0.25MPa）相结合形式密封。
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节，操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装
真空气动蝶阀性能规范：
适用范围(Pa)：105～6.7x10-4
漏气率（Pa.L/S)：6.7X10-4
公称通经：DN32~DN400
适用介质：纯净空气和非腐蚀性气体
适用温度：-20~+120 ℃、
真空气动蝶阀主要技术参数：
| GIQ气动真空蝶阀执行器技术参数 |
GIQ气动真空蝶阀阀体参数 |
| 类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN32～400mm |
| 气源压力 |
双作用：2-8bar/单作用：4-8bar |
压力范围 |
105～1.3×10-4Pa |
| 输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
不锈钢 |
| 单作用：7N·M～2668N·M |
阀体材质 |
不锈钢 |
| 工作温度 |
常温型：-20℃～80℃（丁腈橡胶O型圈） |
阀板材质 |
不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
丁腈橡胶、氟橡胶 |
| 动作范围 |
0～90°±5° |
结构形式 |
中线型 |
| 接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
丁腈橡胶-25～+80℃、氟橡胶-30～+150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
空气、非腐蚀性气体 |
| 阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
安装方便、流量大、流阻小 | |
