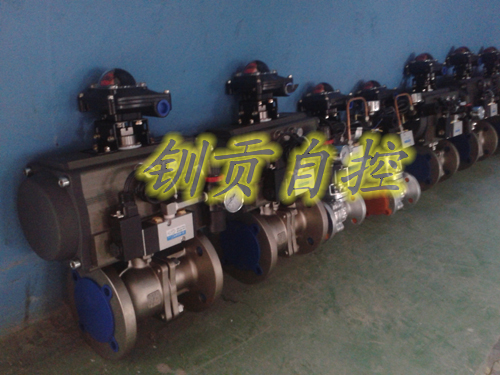

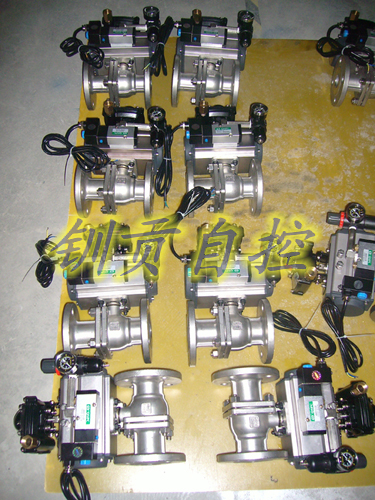

| 气动O型切断球阀 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 作者：钏贡自控 来源： 阅读次数：2026 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 □ 用 途 与 特 点
ZSHO型气动O型切断球阀与电磁换向阀等气动元件配合，可用于化工、石油、制药、造纸、冶金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。
    它具有如下特点：
1． 流通能力大、且介质流向不受限制。
2． 密封阀座采用优质塑料等软材料、具有可靠的密封性。
3． 除适用于一般的气、液体外，更适用于高粘度，以及带有纤维状和悬浮颗粒的介质。
4． 结构简单、维修方便。
□ 结构及动作原理

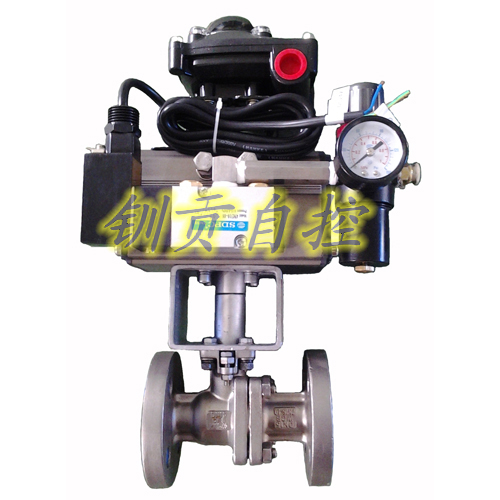

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及电器元件组成，如图
一所示，气缸式执行机构是O型球阀的驱动装置，当压缩气体通过电磁阀或其他控制器进入气缸一端，推动活塞移动，通过活塞杆、曲柄、立轴等传动机构，使球芯以立轴为中心旋转900，使球阀由开（或关）的状态变为关（或开）的状态。达到对管道内介质的自动控制。
在气缸式执行机构侧面有二个M10x1(或G1/4)的螺孔，可以通过连接板安装电磁换向阀，顶部也有二个M10x1的螺孔，可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。见图一。
1、阀体 2、阀座 3、阀杆 4、支架 5、执行机构 6、阀芯
□ 系列参数
□ 外形尺寸
单位：mm
1、 上述结构长度L以GB12221为例，也可以按用户指定其他标准（包括国标标准）或其它非系列。
2、 用户不指定时，阀门法兰我厂按GB9113-2000，也可以按用户指定其它标准（包括国际标准，如ANSI、JIS、API等）。
3、 所配执行机构以国产DA和ZSH型双作用为基本配制，配弹簧复位（单作用执行机构）或进口执行机构时须特别指明。 □ 附 件
1． 二位五通电磁换向阀（普通型或防爆型）。单作用气缸配二位三通电磁换向阀
2． 行程开关（普通型或防爆型）
□型号编制说明
ZSHO-16
Z：执行器大类 S：活塞式 H：执行机构横置(横缸式) O：O型球阀
16：公称压力 16,40,64,100之类
□安装及维护
1．气缸式O型球阀应安装在维修方便、防止高温辐射及避免低温的环境，环境温度范围为-20~600C。否则会使执行机构内橡胶制品件在高温时加速老化破裂，在低温时硬化变脆、
致使动作失灵。
2．应设置旁通管道，便于检修或更换O型球阀。
3．O型球阀与管道连接的法兰标准按ANSI。
4. 结构长度和连接法兰如需其它标准请单独指明。
安装方式:
气动球阀应正立垂直安装在水平管道上，不得已时可倾斜安装，尽可能避免水平安装、倾斜安装或阀自重量较大时与有振动的场所要用支撑架。安装时阀与管道法兰的中心应对正，避免产生过大的应力。
介质流动方向可任意选择，环境温度最好不超过-40~+80oC。安装场地应考虑到试验、操作和维修过程中人员与设备的安全。为使在自动控制失灵时或检修阀门仍可连续生产，应设置旁通阀，见下图。
其中图d为标准安装,图距虚线表示管道出入口的另一种允许方向
□ 订货须知
1． 产品名称型号。
2． 公称通径、公称压力。
3． 介质工作温度。
4． 阀体材料（如内件材料有特殊要求时，另行商议）。
5． 需要附件。
6． 执行机构是单作用(弹簧复位)还是双作用，气开还是气关? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
