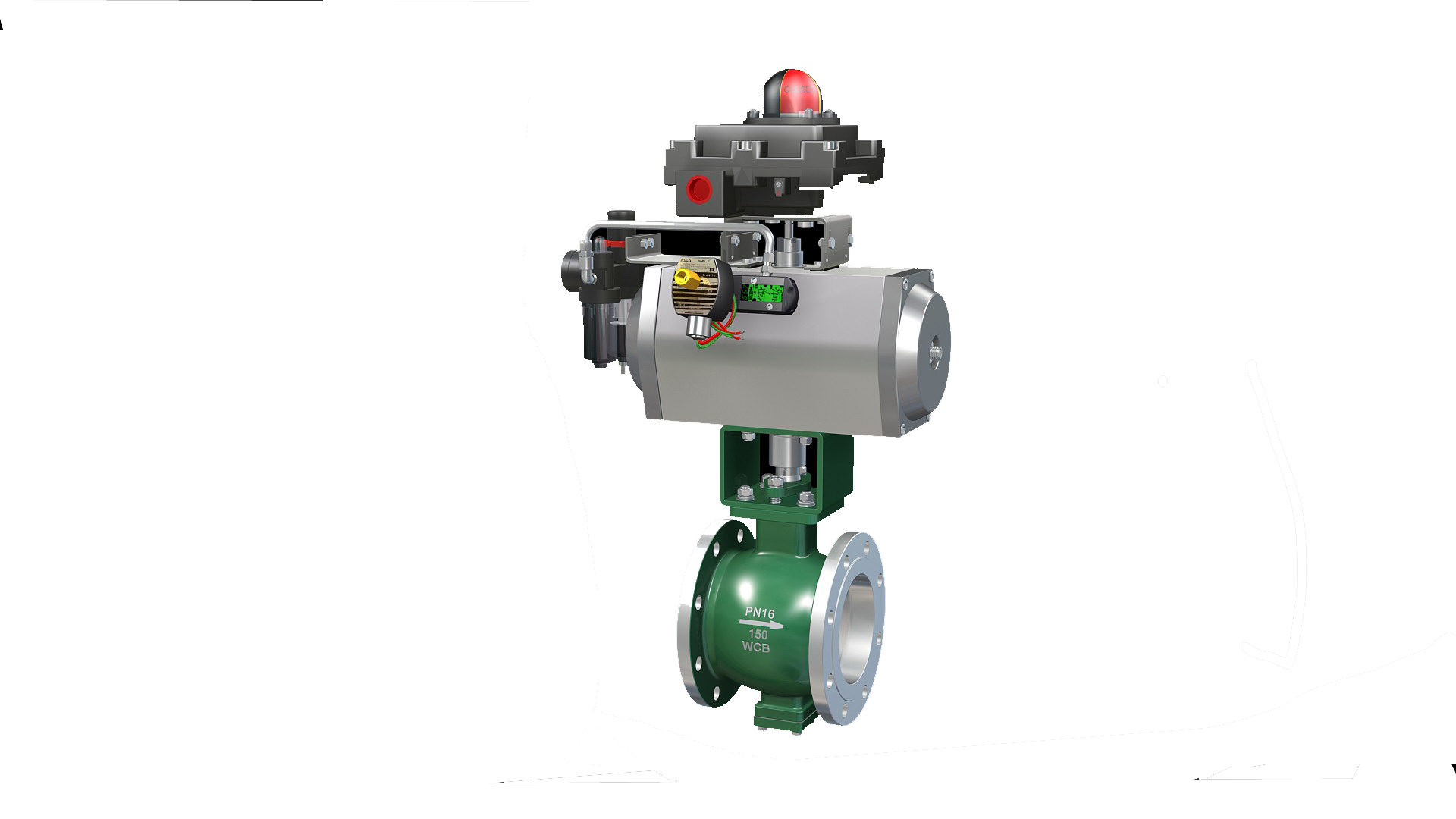

气动V型活塞式调节球阀(简称调节球阀),是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用。阀门结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种
主要技术参数
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数(kv) |
25 |
50 |
65 |
80 |
135 |
215 |
308 |
525 |
960 |
1580 |
2525 |
3165 |
公称压力PN |
Mpa |
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 |
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
Lb |
ANSI: Class150、Class300、Class600 |
流量特性 |
近似等百分比 |
阀芯转角(度) |
0o±3o至90o±3o(可调) |
操作气压力(MPa) |
双作用0.4~0.8 单作用0.4~1.0 |
适用工作温度(o C) |
软密封:PTFE(-30~150)、增强PTFE(-40~200)、对位聚苯(-40~300)、 硬密封-250~450 |
允许压差(MPa) |
为介质工作压力 |
允许泄漏量等级 |
软密封VI级(或无泄漏) 硬密封IV级 |
动作时间(S) |
0.5~7(详见附表) |
执行机构输出力矩(Nm) |
5.9~8000 |
执行机构操作压力 |
0.4—0.7Mpa |
订货须知
定货时请用户提供以下资料:
1.产品名称、型号
2.公称通径、公称压力、介质名称、介质工作温度
3.阀门作用方式:气开或气闭
4.执行机构类型:双作用还是单作用(弹簧复位),是国产还是要进口,是否要带手轮
5.阀体、阀内件材料要求
6.其它配套附件 |
